微处理器原理与应用实验（51单片机部分）——实验2.3 C语言程序实验

实验具体内容

实验具体内容同实验2.2

编程思路

编程思路参考2.2

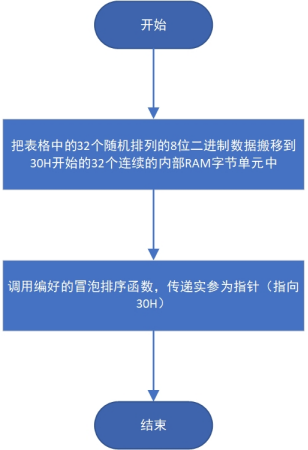

流程图

实验过程

① 根据上述实验内容，参考 2.3.1，编写 C 语言源程序，并加上相应注释，注意扩展名为“*.c”，将其保存。

② 运行 Keil uVision2 开发环境，按照 1.1.3 节介绍的方法建立工程 simlab3.uV2，CPU为 AT89C51，包含启动文件 STARTUP.A51。

③ 编写好的源程序加入工程 simlab3.uV2，并设置工程 simlab3.uV2 属性，将其晶振频率设置为 12MHz，选择输出可执行文件，仿真方式为“Use Simulator”。

④ 构造（Build）工程 simlab3.uV2。如果输入有误进行修改，直至构造正确，生成可执行程序 simlab3.hex 为止。

⑤ 运行程序，并用存储器观察窗口，观察内部 RAM 30H-4FH 单元排序前后的数值。

实验截图：

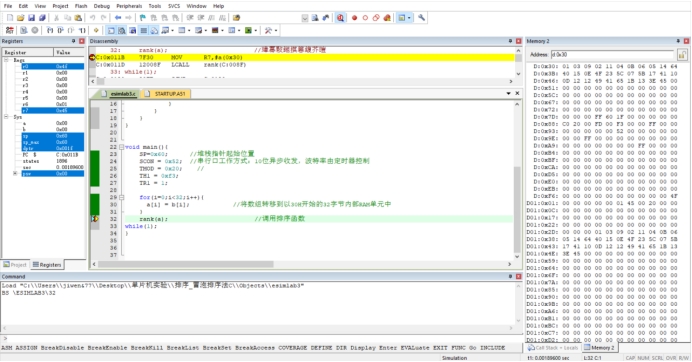

将数组转移到以30H开始的32字节内部RAM单元中：

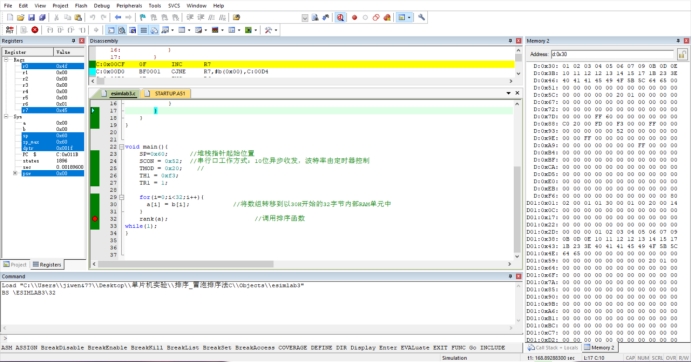

调用排序函数后：

实验源程序

#include <reg51.h>
#include <stdio.h>
    unsigned char data a[32] _at_ 0x30;     //定义a字符串的首位置为0x30
        unsigned char xdata b[32] = {1,3,9,2,17,4,11,6,5,20,100,64,21,14,79,35,92,7,91,23,65,16,13,18,18,73,65,101,27,19,62,69};
        int i;
void rank(char data *pa)
{
    int n,i,j;
    for(i=31;i>0;i--){
        for(j=0;j<i;j++){
            if(pa[j]>pa[j+1])
            {
                n=pa[j];
                pa[j]=pa[j+1];
                pa[j+1]=n;
            }
        }
    }
}


void main(){
    SP=0x60;            //堆栈指针起始位置
    SCON = 0x52;    //串行口工作方式：10位异步收发，波特率由定时器控制
    TMOD = 0x20;
    TH1 = 0xf3;
    TR1 = 1;

        for(i=0;i<32;i++){
            a[i] = b[i];            //将数组转移到以30H开始的32字节内部RAM单元中
        }
    rank(a);                        //调用排序函数
while(1);
}
