微处理器原理与应用实验（汇编部分）——实验2.2 分支程序实验和循环程序实验

实验具体内容

【上篇】分支程序实验

编写一个程序，把AL寄存器中的两位十六位进制数显示出来。

【下篇】循环程序实验

编写一个程序，判别键盘上输入的字符；若是1-9字符，则显示之；若为A-Z或a-z字符，均显示为’c’；若是回车字符（其ASCII码为0DH），则自动结束程序，若为其它字符则不显示，循环等待新的字符输入。

【上篇】分支程序实验

知识点思考：

AX 中数据的绝对值：

CMP AX, 0
JGE NONEG
NEG AX
NONEG: MOV RESULT, AX

思考：如果条件改为JL，以上分支程序段如何改写？是比较程序段的复杂度？

用JL改写：

CMP AX,0
JL NEXT
JMP SHORT NONE
NEXT:NEG AX
NONE:MOV RESULT ,AX

用JL改写会比JGE复杂

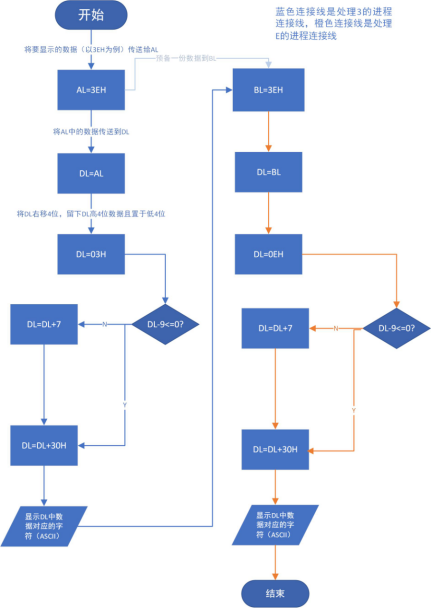

（1）实验流程图：

显示AL寄存器中的两位十六进制数流程图

（2）实验源代码：

CODE SEGMENT;代码段
 ASSUME CS:CODE;将CS寄存器和代码段地址关联起来
START:;START标号（入口）
 MOV AL,3EH;将需要显示的数据存入AL
 MOV BL,AL;并备一份需要显示的数据到BL
 MOV DL,AL;将AL中的数据传送到DL，开始第一个数(3)的显示操作
 MOV CL,4;将4传送到CL中
 SHR DL,CL;对DL进行逻辑右移4位（即只保留3EH的高四位，且将原来的高4位移到低4位，以便进行下面的比较），执行结束后，DL=03H
 CMP DL,9;用DL中的内容和9比较大小，影响标志位，这里3≤9
 JBE NEXT1;根据CMP指令对标志位的影响，JBE指令根据影响结果进行跳转，JBE/JNA即小于等于即跳转，所以这里跳转到NEXT1
 ADD DL,7

NEXT1: ;NEXT1标号（入口）
ADD DL,30H;相当于DL=DL+30H，执行结束后DL=33H，对应的ASCII字符即“3”
MOV AH,2;将2传送至AH中
INT 21H ;DOS系统2号功能：输出DL寄存器的字符到显示器
MOV DL,BL;将备份在BL中的数据传送给DL，准备进行第二个数（E）的显示操作
AND DL,0FH;DL中的数据和00001111B对应位进行与操作（在这里实际效果是高4位清零，留下低4位数据），执行后DL=0EH
CMP DL,9;DL中的内容和9比较大小，影响标志位，这里0EH>9
JBE NEXT2;根据CMP指令对标志位的影响可知，这里不做跳转，继续往下执行
ADD DL,7;相当于DL=DL+7，执行结束后DL=15H

NEXT2:;NEXT2标号（入口）
ADD DL,30H;相当于DL=DL+30,执行结束后DL=45H，对应的ASCII字符即“E”
MOV AH,2
INT 21H ;DOS系统2号功能
MOV AH,4CH
INT 21H;DOS系统4CH号功能，告诉编译器编译结束，返回DOS
CODE ENDS;代码段结束
 END START;程序结束

（3）实验代码、过程、相应结果（截图）并对实验进行说明和分析：

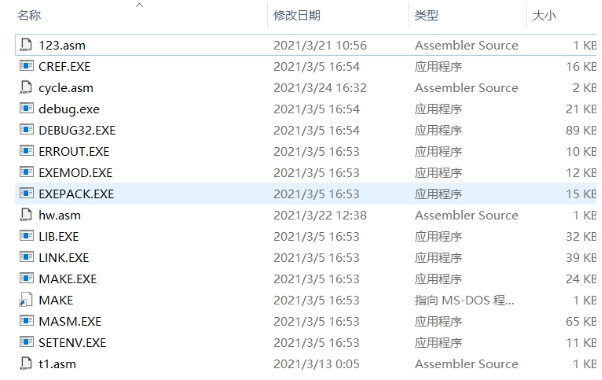

实验过程：

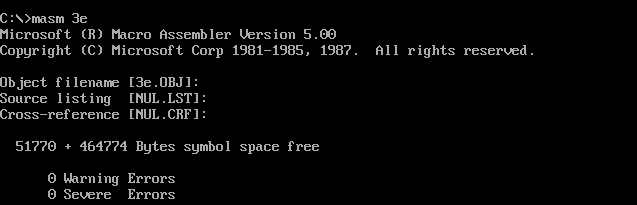

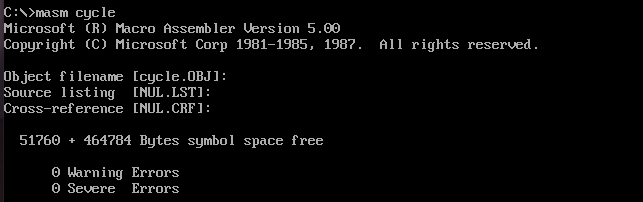

①编译生成3E.OBJ文件：

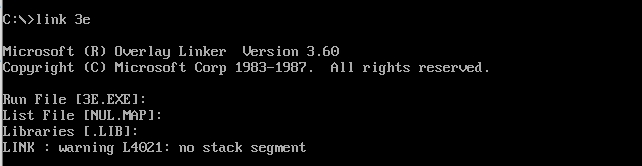

②连接生成3E.EXE文件：

③运行3E.EXE：

程序中CMP DL,9 ADD DL,7 ADD DL,30作用是什么？

在说之前首先要说明，根据ASCII码对照表可知数字字符对应的十六进制ASCII码刚好与数字本身差30H，只要在数字的基础上加30H就是对应的十六进制ASCII码了。

同理，0AH~0EH与对应的十六进制ASCII码差了37H。

那么现在来说程序：

CMP DL,9是用来判断目前DL中的16进制数是数字还是字母，如果是数字，则可以直接跳转到下一标号，；如果是字母，则不跳转，继续运行。

按目的来说，就是通过比较指令来规划这个数是加30H还是加37H，如果是数字，就加30H；如果是字母，就加37H。

【下篇】循环程序实验

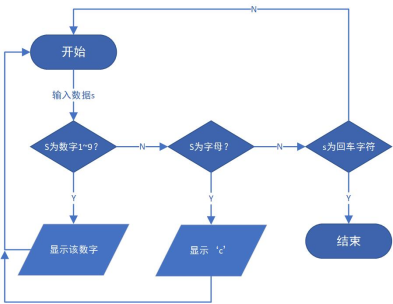

（1）实验流程图：

（2）实验源代码：

CODE SEGMENT;代码段
  ASSUME CS:CODE;将定义的代码段和寄存器CS关联起来
START:;START标号

  INPUT:  MOV AH,1;INPUT标号（输入入口）
          INT 21H;向AL键入一个字符
          MOV DL,AL;将AL中的内容传送给DL，以方便后面输出。

  CMP DL,0DH;与0DH比较（回车键的ASCII码）
  JE QUIT;若相等，则跳转到QUIT标号退出程序

    CMP DL,61H;与61H比较（字符“a”的ASCII码）
    JAE LOWER;若DL≥61H，则跳转到LOWER标号进行二次比较确认

  CMP DL,41H;与41H比较（字符“A”的ASCII码）
    JAE UPPER;若DL≥41H，则跳转到POWER标号进行二次比较确认

  CMP DL,30H;与30H比较（字符“0”的ASCII码）
    JAE NUM;若DL≥30H，则跳转到NUM标号进行二次比较确认输出

  JMP INPUT;DL<30H，则以上条件转移指令均无法执行，则跳转回INPUT等待键入下一个字符

  LOWER:  CMP DL,7AH;与7AH比较（字符“z”的ASCII码）
    JBE OUTC;若DL≤7AH，则可判定字符为a~z，则跳转到OUTC标号
    JMP INPUT;若DL＞7AH，则跳转回INPUT等待键入下一个字符

  UPPER:  CMP DL,5AH;与5AH比较（字符“Z”的ASCII码）
    JBE OUTC;若DL≤5AH，则可判定字符为A~Z，则跳转到OUTC标号
       JMP INPUT;若DL＞5AH，则跳转回INPUT等待键入下一个字符

  NUM:  CMP DL,39H;与39H比较（字符“9”的ASCII码）
  JA INPUT;若大于39H，则跳转回INPUT等待键入下一个字符
  MOV AH,2
       INT 21H;若DL≤39H，则字符可判定为0~9，直接输出显示该字符
  JMP INPUT

  OUTC:   MOV DL,'c';将c对应的ASCII码传送给DL
      MOV AH,2
      INT 21H;输出显示 ’c’
      JMP INPUT;跳转回INPUT等待键入下一个字符

  QUIT:  MOV AH,4CH
         INT 21H;退出程序，返回DOS

CODE ENDS;代码段结束
 END START;程序结束
